A villamosenergia-rendszer feszültségszintjei 220/380V (0,4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV és 500 kV. A motorgyártás technológiájának fejlődésével a 10 kV-os motorok sorozatban készültek, így a 3 kV-os és 6 kV-os motorok kevésbé kerültek felhasználásra, illetve a 20 kV-os és 66 kV-os motorok is ritkán kerültek alkalmazásra. Az áramellátó rendszer főként 10 kV és 35 kV. Az áramátviteli és elosztó rendszer döntően 110 kV feletti. Az erőműben kétféle generátor található: 6 kV és 10 kV. Most 10 kV a fő generátor. A felhasználók mindegyike 220/380V (0,4 kV) alacsony feszültségű rendszer.

A Városi Villamosenergia-hálózati Szabályzat Tervezési Szabályai szerint az átviteli hálózat 500 kV, 330 kV, 220 kV és 110 kV, a nagyfeszültségű elosztóhálózat 110 kV és 66 kV, a középfeszültségű elosztóhálózat 20 kV, 10 kV. és 6 kV, a kisfeszültségű elosztóhálózat pedig 0,4 kV (220 V/380 V).

Az erőmű 6 kV vagy 10 kV teljesítményt ad ki. Az erőmű saját felhasználásán (kiegészítő teljesítményen) kívül 10 kV-os feszültséget is tud küldeni az erőmű közelében lévő felhasználóknak. A 10 kV tápfeszültség tartománya 10 Km, 35 kV 20-50 Km, 66 kV 30-100 Km, 110 kV 50-150 Km, 220 kV 100-300 Km, 330 kV 200-60 Km , 500 kV az 150-850 Km.

A villamosenergia-rendszer különböző feszültségszintjeit teljesítménytranszformátorok alakítják át. A feszültség emelkedő transzformátorokra emelkedik (az alállomások emelő állomások), és csökken a fokozatos transzformátorokra (az alállomások leléptető állomások). Két tekercses transzformátort választanak ki, amikor az egyik feszültséget egy másik feszültségre váltják, és egy háromtekercses transzformátort három tekercssel (tekerccsel), amikor a másik feszültséget két feszültségre váltják.

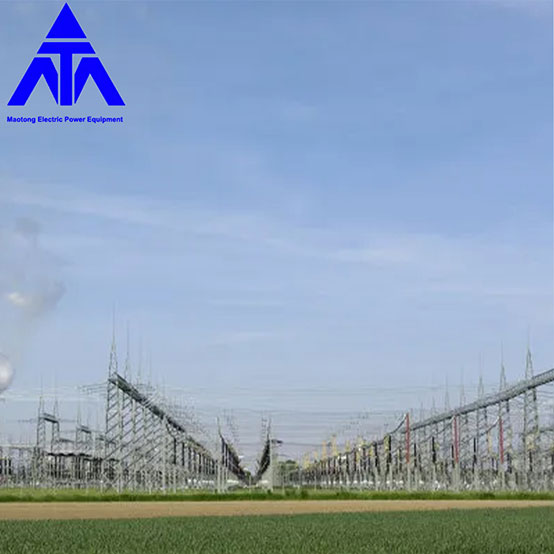

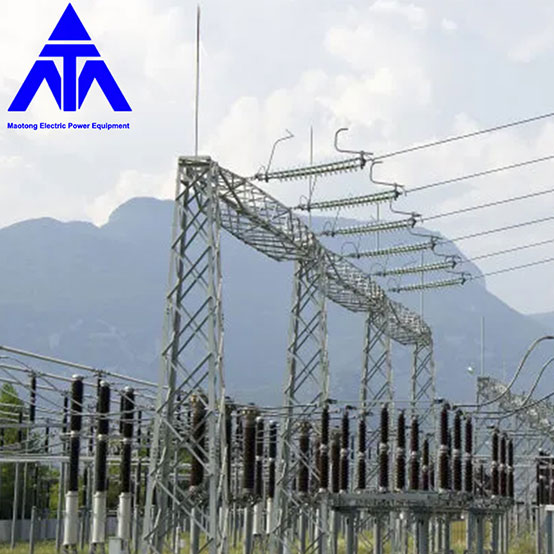

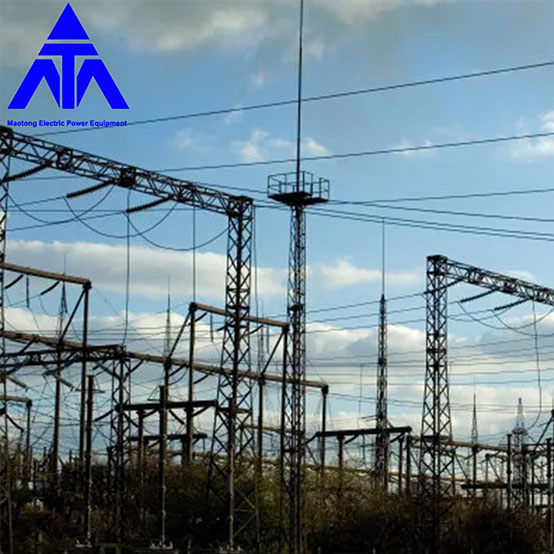

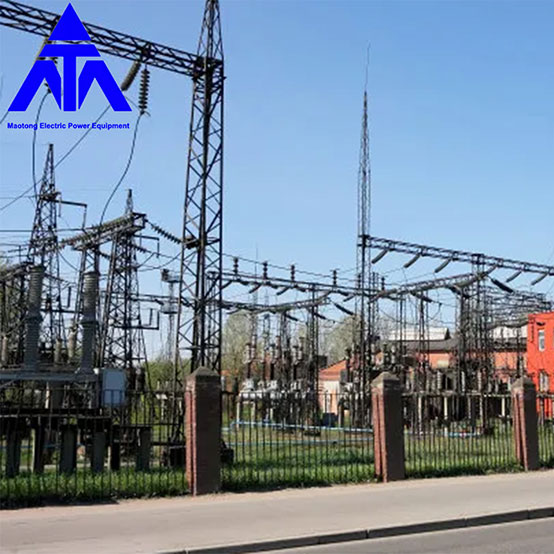

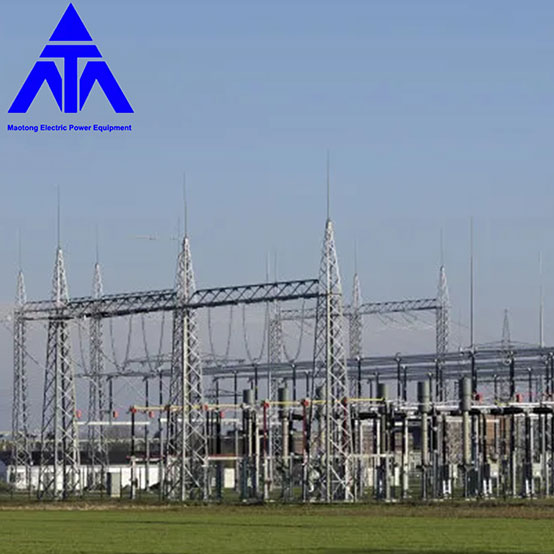

Az alállomás a feszültségnövelés és -csökkentés mellett méretének megfelelően hub állomásra, regionális állomásra és végállomásra is fel van osztva. A hub állomás feszültségszintje általában három (három tekercs transzformátor), 550kV/220kV/110kV. A regionális állomások általában három feszültségszinttel is rendelkeznek (három tekercses transzformátor), 220 kV/110 kV/35 kV vagy 110 kV/35 kV/10 kV. A végállomások általában közvetlenül kapcsolódnak a felhasználókhoz, és legtöbbjük két feszültségszinttel (transzformátor két tekercsével) rendelkezik: 110 kV/10 kV vagy 35 kV/10 kV. A felhasználó saját alállomásának általában csak két feszültségszintje van (kéttekercses transzformátor): 110 kV/10kV, 35 kV/0,4kV és 10kV/0,4kV, amelyek közül a 10kV/0,4kV a legtöbb.
