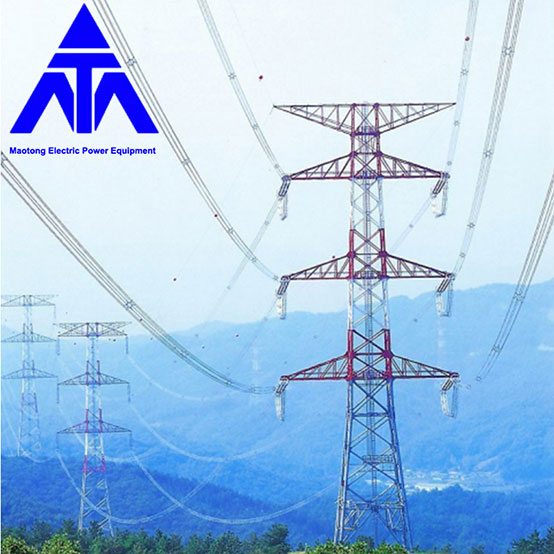

Elektromos horganyzott távvezeték 800KV torony

Professzionális gyártóként a Mao Tong szeretne Önnek egy 800KV-s elektromos horganyzott átviteli vonalat kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Az Egyesült Államok, a volt Szovjetunió, Japán és Olaszország AC UHV tesztsorokat épített, és számos kutatást és kísérletet végzett az AC UHV átviteli technológiával kapcsolatban. Végül csak a volt Szovjetunió és Japán épített AC UHV vonalakat.

1. Volt Szovjetunió: A korábbi tanulmányok alapján 1981-ben kezdték építeni az 1150 kV-os AC UHV vezetékeket, amelyek Ekibatuztól Kirkcsitavig 494 km, Kirkcsitavtól Coustanayig 396 km-t fednek le. 1985 augusztusában nyitották meg a világ első 1150 kV-os vezetékét, az Ekibastuz-Kirkchitafot névleges üzemi feszültségű terheléssel, és kiterjesztették Coustanay-ig. 1992. január 1-jén Kazahsztán központi diszpécser osztálya az átalakítás révén 500 kV-ra csökkentette az 1150 kV-os vezetékszakasz feszültségét.

Ebben az időszakban az Ekibastuz-Kirkchitaf vonalszakasz és a két végén található alállomási berendezések üzemideje elérte a 23 787 órát névleges üzemi feszültség mellett, a Kirkchitaf vonalszakasz és a coustanayi alállomási berendezések üzemideje pedig a 11 379 órát névleges üzemi feszültség mellett. feszültség. 1981-től 1989-ig a volt Szovjetunió 1500 kilométer UHV vonalat is épített, összesen 2400 kilométeres léptékben. Mindegyik 500 kV-ra nyomásmentesített.

2. Japán: 1988 őszén megkezdődött az 1000 kV-os UHV vezeték építése. 1992. április 28-án elkészült a 138 kilométeres Nishinuma törzsvezeték a Nishinuma kapcsolóállomástól a Toshanashi alállomásig. 1993 októberében elkészült a Nanniigata fővonal 49 kilométeres UHV része a Kashiwazaki-Kariwa Atomerőműtől a Nishinuma Switchstationig. Az UHV vonal két szakasza 187 kilométer hosszú volt.

Mindegyik 500 kV-os feszültségcsökkentéssel üzemelt. 1999-ben befejeződött a 194 km-es dél-iwaki fővonal megépítése a Dél-Iwaki kapcsolóállomástól a Kelet-Qunma kapcsolóállomásig, valamint a 44 km-es keleti Qunma fővonal az East Qunma kapcsolóállomástól a Nyugat-Qunma kapcsolóállomásig a kelet-nyugati folyosón. Az UHV vonal két szakasza 238 km hosszú volt. Japánban összesen 426 kilométer UHV vonalat építettek. Szűk területe miatt Japánban minden UHV vonal a kettős hurkot és ugyanazt a pólust és keretet alkalmazza.

Az Uhv átvitel nyilvánvaló gazdasági előnyökkel jár. Becslések szerint egy 1150 kV-os távvezeték átviteli kapacitása öt-hat 500 kV-os, illetve három 750 kV-os vezetéket helyettesíthet. Egyharmadával csökkentheti a torony anyagokat, felére takaríthatja meg a vezetéket, és 10-15%-kal takaríthatja meg az elektromos hálózat költségeit, beleértve az alállomást is. Az 1150 kV-os UHV folyosó csak mintegy negyede annak a folyosónak, amely egy azonos kapacitású 500 kV-os vezetékhez szükséges, ami jelentős gazdasági és társadalmi előnyökkel járna a sűrűn lakott, értékes földterülettel vagy nehéz folyosókkal rendelkező országoknak és régióknak.

Az 1000 kV-os feszültségszintű Uhv távvezetékeken több osztott vezetéket kell alkalmazni, mint pl. 8, 12, 16, stb. Az egyes osztott vezetékek keresztmetszete többnyire meghaladja a 600 négyzetmillimétert, ami csökkentheti a korona okozta veszteséget kisülés, rádióinterferencia, televíziós interferencia, hallható zaj interferencia és egyéb káros hatások. A torony magassága körülbelül 40-50 méter. A kettős áramkörből és párhuzamos keretből álló torony 90-97 méter magas. Sok ország új toronyszerkezet kifejlesztésére koncentrál, a torony méretének csökkentése, a vonal költségeinek csökkentése érdekében. A volt Szovjetunióban, az Egyesült Államokban, Olaszországban, Japánban és más országokban megkezdték az 1000 kV-os UHV távvezetékek tervezését és építését, egyetlen hurokvezeték átviteli kapacitása általában 6-10 millió kilowatt.

Például az egykori Szovjetunió olyan nagy energiabázisok építését szorgalmazza, mint az Ekibatuz, Kansk-Achinsk és Tyumen olajmezők. Már 6,4 millió kilowatt beépített teljesítményű hőerőműve van. Tervezik továbbá egy 20 millió kilowatt beépített teljesítményű óriás vízerőmű és egy nagy beépített kapacitású atomerőmű-csoport építését. Ezek az energiabázisok körülbelül 1000-2500 km-re helyezkednek el a teljesítményterhelési központoktól, és 1150 kV-os, ±750 kV-os egyenáramú és 1800-2000 kV-os feszültség átvitelét igénylik.

A volt Szovjetunióban 270 kilométer hosszú, 1150 kV-os távvezetéket építettek, amelyet ipari tesztvezetékként is használnak. 1986-ban kezdte meg a próbaüzemet, és egy 1236 km hosszú, 1150 kV-os távvezetéket épít tovább. A 20. század végére egy 1150 kV-os ultranagyfeszültségű hálózatot alakítanak ki.

A 20. század végére a Bonville Power Authority energiarendszere arra számít, hogy széntüzelésű erőműveinek 60 százaléka a Kaszkádoktól keletre lesz, és körülbelül 32 gigawatt teljesítményt küldenek a hegységen keresztül a nyugati terhelési központba. tervezett 1100 kilovoltos osztály. Mindegyik vezeték körülbelül 300 kilométer hosszú, átviteli kapacitása pedig körülbelül 10 millió kilowatt. Olaszország azt tervezi, hogy 1000 kilovoltos ultramagas feszültségű vezetékeket használ, hogy a Földközi-tenger menti hő- és atomerőművekből, például Pisából áramot hozzon az ipari területekre, például az északi Milánóba.

Japán egy 1000 kilovoltos kétkörös ultra-nagy feszültségű távvezetéket választott ki, amely a Shimobei óriás atomerőműtől Tokióig szállítja az energiát. A vezeték 600 kilométer hosszú, kapacitása pedig 10 millió kilowatt. Ezeket az UHV távvezetékeket az 1990-es években tervezték befejezni.
