66kv 120kv 220kv melegen horganyzott elektromos erőtorony

Az elektromos torony bemutatása:

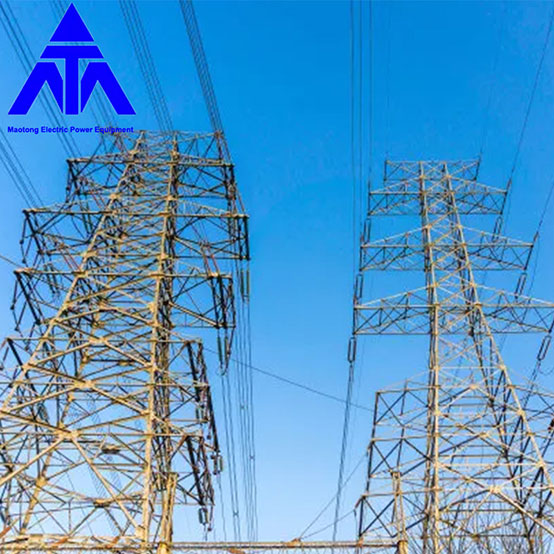

Az erőtorony 25-40 méter magas trapéz vagy háromszög alakú toronyszerkezet. Ez egy acél vázszerkezet. Az erőtornyok többnyire erőművek és terepi elosztóállomások közelében épülnek. Ezek fontos létesítmények az energiaszektorban, képesek légvezetékeket vezetni, és védelmi és támogatási szerepet töltenek be. Az erőtornyok tervezése, gyártása, telepítése, karbantartása és minőségellenőrzése fontos garanciák a korszerű villamosenergia-rendszer működéséhez és fejlesztéséhez.

Torony besorolás:

1. A nagyfeszültségű vezetéktorony érintőtoronyra és feszítőtoronyra oszlik. A saroktorony egyfajta feszítőtorony, a macskafej torony pedig egyfajta érintőtorony.

2. Az érintőtoronyhoz hasonlóan a szigetelő egy függőleges függő macskafej torony, a feszítőtorony, a szigetelő pedig vízszintes, ami a huroktorony leesésének, vonalfordulásának stb.

3. A feszültség a szigetelők számától függ, 1-2 db: 10KV, 3-5 db, 35KV, 7 db 110KV, 14-16 db 220KV, 28 db 500KV. Ha többet lát, akkor nem kell számolnia. A hossza nagyjából látszik.
A következőkre oszlik:

4. Ötféle borospohár, macskafej, felső típusú, száraz típusú és hordós típus

5. Felosztható feszítőtoronyra, érintőtoronyra, szögtoronyra, transzpozíciós toronyra (a vezető fázishelyzeti torony cseréje), terminál toronyra és keresztező toronyra a célnak megfelelően.

66kv 120kv 220kv melegen horganyzott elektromos erőtorony követelményei:

A torony méretének és fesztávjának meg kell felelnie az áramköri követelményeknek: a szükséges kis biztonsági távolságot meg kell tartani a vezető és a talaj, épületek, fák, vasutak, autópályák, folyók és egyéb légvezetékek között, a vezető és a vezető között, a vezető és a villámhárító. A villámhárítónak a vezetőhöz viszonyított védőszöge és a két villámhárító közötti vízszintes kis távolság kettős villámhárító alkalmazása esetén meg kell, hogy feleljen a vonatkozó előírásoknak.

Betöltés:

A távvezeték-torony főként szélterhelést, jégterhelést, vezetékfeszültséget, holtterhelést, a személyzet és a szerszámok súlyát viseli a telepítés vagy karbantartás során, valamint a vezetékszakadás és a szeizmikus hatás terheit. A tervezés során figyelembe kell venni ezen terhelések ésszerű kombinációját különböző meteorológiai feltételek mellett. A holtterhelés magában foglalja a torony, a zsinór, a szerelvények, a szigetelő súlyát, a zsinór szögeredményes erejét és a vonal mentén fellépő kiegyensúlyozatlan feszültséget. A szakítási terhelésre a különböző országokban eltérő szabályozás vonatkozik a vezetékszakadások számát (általában nem számítva a vezetékek és a villámhárítók egyidejű megszakadását), a szakítási feszültség nagyságát és a szakadás közbeni meteorológiai viszonyokat.

A tornyot általában statikus elemzésre egyszerűsítik. A dinamikus terhelések, például a szél, a szaggatott vonal és a földrengés esetében a dinamikus hatást általában a szélrezgési együttható, a szaggatott vonal ütközési együtthatója és a szeizmikus erő válaszkoefficiense szorzatával veszik figyelembe a statikus elemzés alapján.
